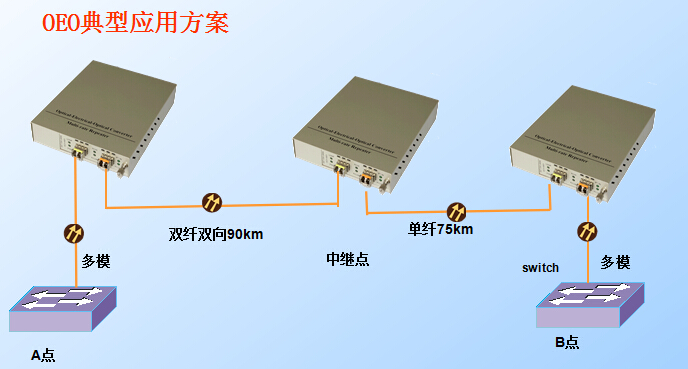

FR-6000-OTU01是我公司推出的1.25Gbps~125Mbps波长转换板卡，采用光→电→光变换的方法实现信号的放大再生和波长转换。用于把普通波长光信号转换为符合ITU定义的波长，配合C/DWDM复用/解复用器实现波分复用传输。支持1.25Gbps速率向下兼容。此产品又叫做OEO光纤中继器，波长转换器，光纤放大器。因为产品有两个光口，所以一般的人又叫他为光转光，两个光口用于延长距离进行光路中继，信号得到再生放大。
OTU主要作用：是把携带业务的850、1310nm等波长光信号转换成WDM特定波长光信号后输出，同时可以对原光信号进行不同程度的再生、整形和放大。
OTU工作原理：采用光→电→光变换的方法实现波长转换，首先客户端光模块接收到的客户设备过来的光信号，转换成电信号，经过信号放大、整形/时钟提取，再将电信号调制到激光器上输出。
产品特点：
♦ 光口速率：支持1.25Gbps向下兼容；
♦ 发射波长：支持ITU-T规定的WDM波长；
♦ 透明接入:支持以太网、PDH、SDH、SAN及专网等业务灵活透明接入；
♦ 支持3R功能：支持信号放大再生，波形整形，时钟再定时；
♦ 网管功能：支持基于SNMP的网管，同时支持CLI、WEB、TELNET等网管方式
产品规格：
|
系统参数 |
技术指标 |
|
|
波长范围 |
符合ITU-I标准 |
|
|
业务接入类型 |
以太网业务:FE、GE； SAN存储业务：1Gbps SDH业务：STM-1/4 |
|
|
光接口传输方式 |
采用3R传输方式，支持1.25Gbps~125Mbps |
|
|
光纤类型 |
G.652 G.653 G.655 |
|
|
网管方式 |
TELNET、SNMP、WEB |
|
|
产品尺寸 |
2U OTU卡 |
25（W）× 88（H）×116（D） (mm) |
|
单插槽机箱 |
425（W）× 92（H）× 318（D） (mm) |
|
|
环境要求 |
工作温度 |
-10℃ ~ 60℃ |
|
存储温度 |
-40℃ ~ 80℃ |
|
|
相对湿度 |
5% ~ 95% 无凝结 |
|
|
电源要求（标值） |
220 V/AC， 50Hz；-48 V/DC（可选配） |
|
|
安全与EMC |
符合FCC、UL、CE、TUV、CSA标准 |
|
|
功耗 |
满配≤50W) |
|
订购信息：
|
FR-6000-OTUＸ-Ｘ |
Ｘ（速率） |
－ |
Ｘ（传输距离） |
|
01=1.25G |
40=40KM |
